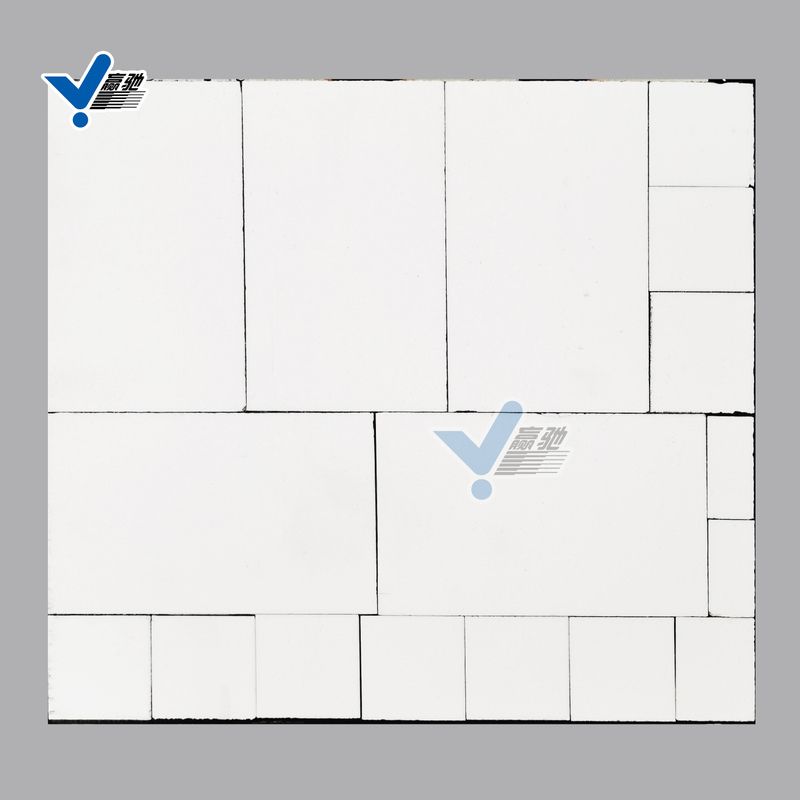

塊狀氧化鋁陶瓷 + 橡膠 + 鋼板，并且鋼板包邊的復合板，是一種典型的耐磨復合防護板材，廣泛應用于工業領域中遭受嚴重磨損、沖擊或腐蝕的設備表面防護。這種結構結合了多種材料的優點，形成一種高性能的耐磨襯板系統。
材料組成：
陶瓷板：采用28mm厚的整塊大面積陶瓷板，與普通陶瓷片相比，接縫少，不易脫落，具有更高的耐用性和穩定性。
鋼板：搭配4mm厚的鋼板，作為基礎材料，為復合板提供了良好的支撐和強度。
橡膠：加入5mm的橡膠作為襯底材料，具有良好的彈性和吸能性能，能夠有效減少沖擊引起的損壞。
一、結構組成及功能解析
| 層次 | 材料 | 功能 |
|---|---|---|
| 1. 表層：塊狀氧化鋁陶瓷塊 | 高純度（如92%~95% Al?O?）燒結氧化鋁陶瓷 | 起主要耐磨、抗沖刷作用，硬度高（HRA ≥ 85），耐溫可達600℃以上 |
| 2. 中間層：橡膠層（合成橡膠） | 彈性緩沖層 | 吸收沖擊能量，防止陶瓷因脆性斷裂；同時粘結陶瓷與鋼板 |
| 3. 基層：鋼板（Q235或耐磨鋼） | 提供結構強度和剛性支撐 | 便于焊接或螺栓固定在設備本體上 |
| 4. 特殊設計：鋼板包邊 | 鋼板邊緣向上折邊包裹住陶瓷塊和橡膠 | 保護陶瓷邊緣不被直接沖擊，防止陶瓷脫落，提高整體結構安全性 |
超強耐磨性
氧化鋁陶瓷表面硬度極高，適用于輸送煤粉、礦漿、砂石、灰渣等高磨蝕性物料。
優異抗沖擊性
橡膠層作為緩沖介質，有效吸收顆粒沖擊能量，避免陶瓷因脆性而碎裂，特別適合有落差、高速沖擊的工況。
結構牢固，不易脫落
鋼板包邊設計將陶瓷塊“鎖”在內部，防止側向移動或邊緣崩裂。
橡膠硫化或冷粘工藝確保各層緊密結合。
安裝方便
可通過焊接（鋼板焊接在設備內壁）或螺栓連接（預埋螺栓或沉頭螺栓）方式安裝，維護更換便捷。
耐溫、耐腐蝕
氧化鋁陶瓷耐酸堿腐蝕；
橡膠可根據介質選擇耐熱、耐油、耐酸堿型號（如NR、SBR、EPDM等）；
適用溫度一般為 -20℃ ~ +80℃（特殊橡膠可達120℃）。
模塊化設計，適用性強
可根據設備形狀定制不同尺寸和曲率的復合板，適用于彎頭、料斗、溜槽、風機葉輪、破碎機腔體等復雜部位。
| 應用行業 | 具體設備/部位 |
|---|---|
| 電力行業 | 磨煤機出口管道、一次風管、煤粉輸送彎頭 |
| 礦山冶金 | 礦漿管道、溜槽、振動篩底板、破碎機襯板 |
| 煤炭洗選 | 重介管道、旋流器連接件、煤泥輸送槽 |
| 水泥建材 | 水泥磨進出口、選粉機殼體、下料斗 |
| 港口碼頭 | 卸船機溜筒、裝船機導料槽 |
| 化工環保 | 脫硫塔入口煙道、灰斗、渣漿泵護板 |
溫度限制：橡膠層不耐高溫，長期使用溫度不宜超過80~100℃，否則會老化、脫膠。高溫場合可選用耐熱橡膠或改用陶瓷直接焊接式耐磨襯板（無橡膠）。
強酸強堿環境：需根據pH值選擇合適的橡膠種類（如EPDM耐酸堿性好）。
安裝時避免局部受力過大：應保證支撐面平整，防止應力集中導致陶瓷破裂。
包邊質量關鍵：包邊鋼板應連續、無缺口，焊接或折彎質量直接影響使用壽命。
塊狀氧化鋁陶瓷 + 橡膠 + 鋼板 + 鋼板包邊復合板 = 耐磨 + 抗沖擊 + 結構安全 + 易安裝
