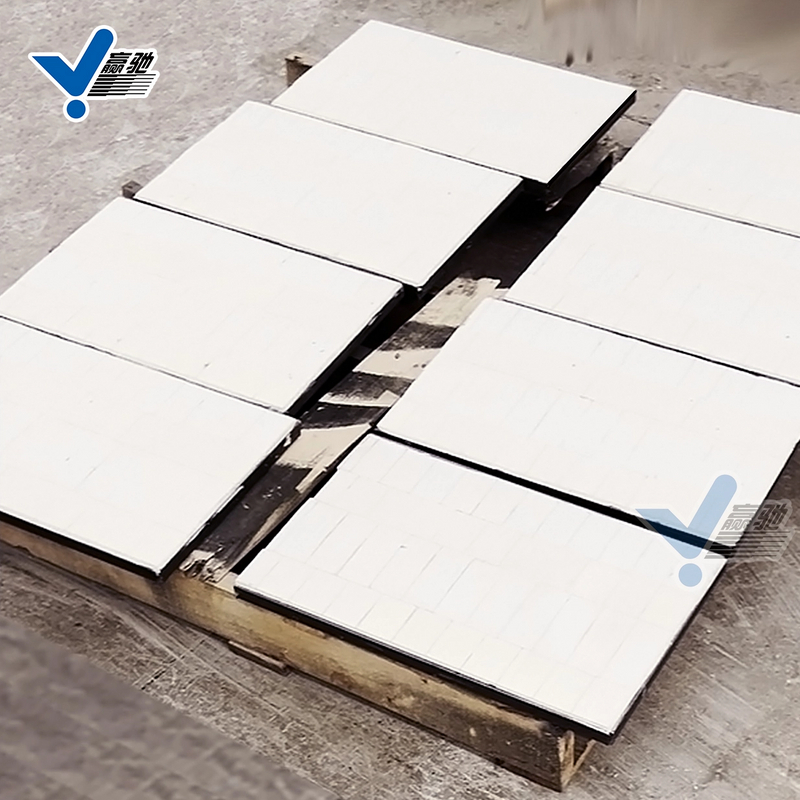

燕尾槽復合襯板，是一種在工業耐磨領域，特別是高磨損、高沖擊工況下廣泛應用的先進復合結構耐磨解決方案。它結合了高硬度氧化鋁陶瓷的耐磨性與金屬（通常是折邊鋼板）的強度和韌性，通過獨特的“燕尾槽”機械互鎖結構實現牢固結合，克服了傳統粘接式陶瓷襯板在ji端工況下可能出現的脫落問題。

一、燕尾槽復合襯板的結構與原理

1. 核心組件：

• 燕尾槽氧化鋁陶瓷塊：采用高純度（通常≥92% Al?O?）氧化鋁陶瓷，經過高溫燒結成型，具有極高的硬度（HRA ≥ 88）和耐磨性。其背面設計有“燕尾”形狀的凹槽。

• 折邊鋼板（或稱基板/背板）：通常為Q235、Q345或更高等級的碳鋼或耐磨鋼（如NM400）。鋼板邊緣經過折彎處理，形成“折邊”，用于增強整體結構強度，并便于焊接固定。

2. 復合方式——機械互鎖（燕尾槽結構）：

• 陶瓷塊的“燕尾”凹槽與基板上對應的“燕尾”凸臺（或通過焊接/鑄造形成的金屬燕尾）精確配合。

• 陶瓷塊嵌入金屬燕尾槽后，通過灌注高強度耐磨填充材料（如特種金屬合金、耐磨樹脂或無機膠凝材料）填充縫隙，冷卻/固化后形成機械咬合+化學粘結的雙重固定。

• 這種結構使得陶瓷塊在受到物料沖擊時，力會通過燕尾結構有效傳遞到金屬基板上，極大提升了抗沖擊和抗剪切能力，防止陶瓷塊在高沖擊下碎裂或脫落。

二、燕尾槽復合襯板的核心優勢

1. 超強抗沖擊性與防脫落性能

• 機械互鎖是關鍵：相比單純依靠膠粘的陶瓷襯板，燕尾槽結構提供了物理上的“鎖止”功能，即使粘結層部分老化或受損，陶瓷塊也不會輕易脫落。

• 特別適用于落料口、破碎機腔體、溜槽、斗輪機、皮帶轉運點等存在大塊物料直接沖擊的部位。

2. 卓越的耐磨性

• 氧化鋁陶瓷層直接面對磨損介質，其耐磨性是普通碳鋼的10倍以上，甚至可達20-30倍，顯著延長設備使用壽命。

3. 結構強度高，整體性好

• 折邊鋼板不僅作為陶瓷的載體，其折邊設計增強了整體剛性和抗變形能力，便于現場焊接安裝，形成連續、堅固的耐磨層。

4. 安裝便捷，維護成本低

• 可以整塊或分塊設計，通過焊接將折邊鋼板固定在設備本體上，安裝快速可靠。

• 局部損壞時可更換單塊襯板，無需整體更換，降低維護成本和停機時間。

5. 適應復雜工況

• 能同時應對高磨損、高沖擊、高溫（陶瓷耐溫可達350°C以上）和一定腐蝕性的復雜環境，應用范圍廣。

三、典型應用場景

• 電力行業：磨煤機進出口管道、煤粉輸送管道、原煤斗、除塵器彎頭。

• 礦山冶金：礦石破碎機襯板、溜槽、料斗、皮帶機導料槽、燒結廠轉運系統。

• 水泥建材：水泥磨、選粉機、風機葉輪、生料/熟料輸送管道。

• 煤炭行業：洗煤廠旋流器、溜槽、篩板。

• 化工與鋰電池：雖然鋰電池粉體輸送多用陶瓷管道，但在大料倉出料口、混合設備內襯等存在沖擊的部位，燕尾槽陶瓷襯板也有應用潛力。

四、與普通粘貼式陶瓷襯板的對比

總結

燕尾槽復合襯板是一種通過創新的機械結構設計（燕尾槽）將高耐磨氧化鋁陶瓷與高強度折邊鋼板牢固結合的先進耐磨解決方案。它解決了傳統陶瓷襯板在高沖擊工況下易脫落的痛點，兼具超長耐磨壽命、卓越抗沖擊性、高可靠性和低維護成本等優點，是現代工業重磨損設備防護的理想選擇，尤其適用于電力、礦山、冶金、水泥等對設備可靠性要求高的行業。
