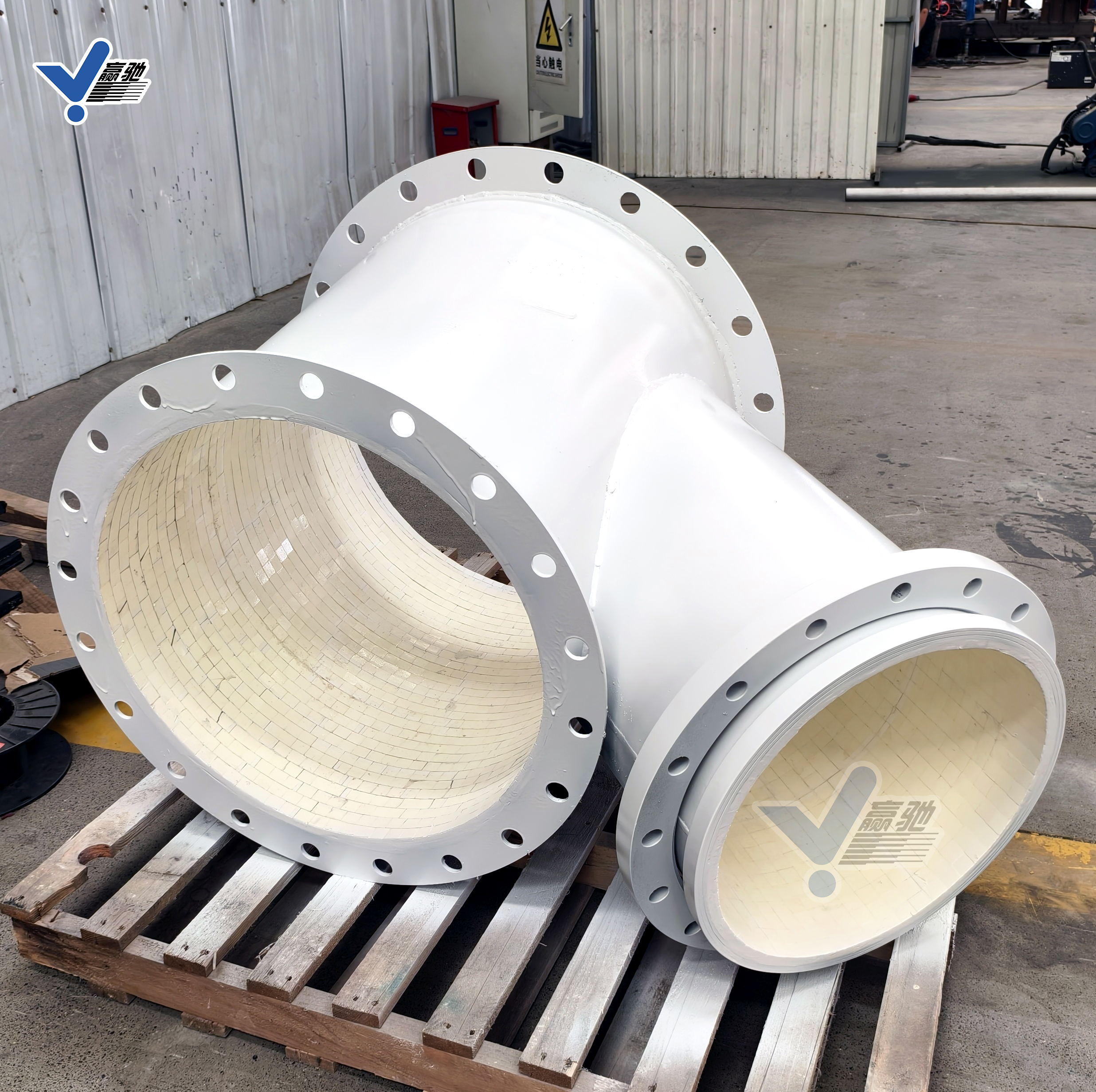

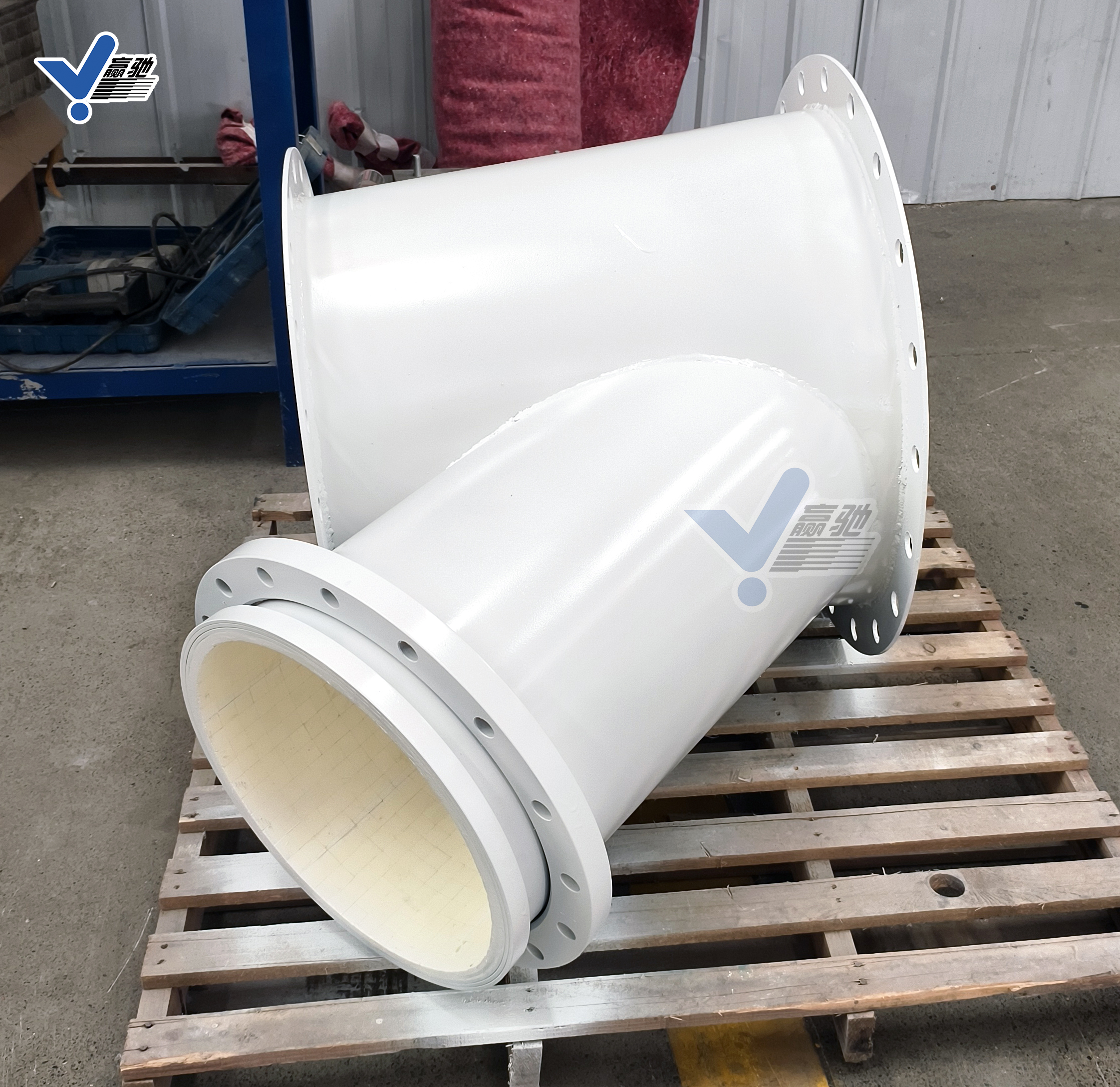

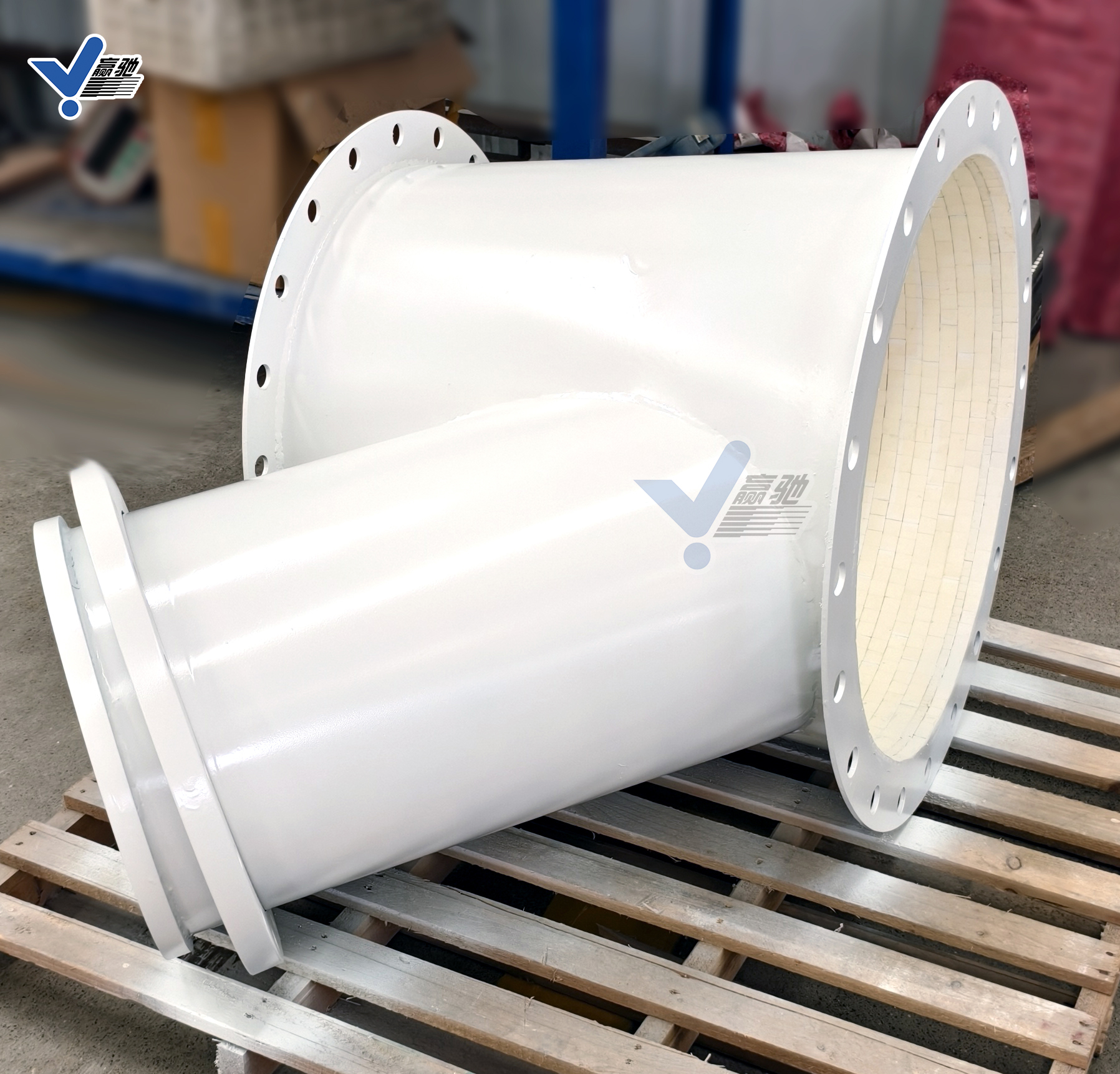

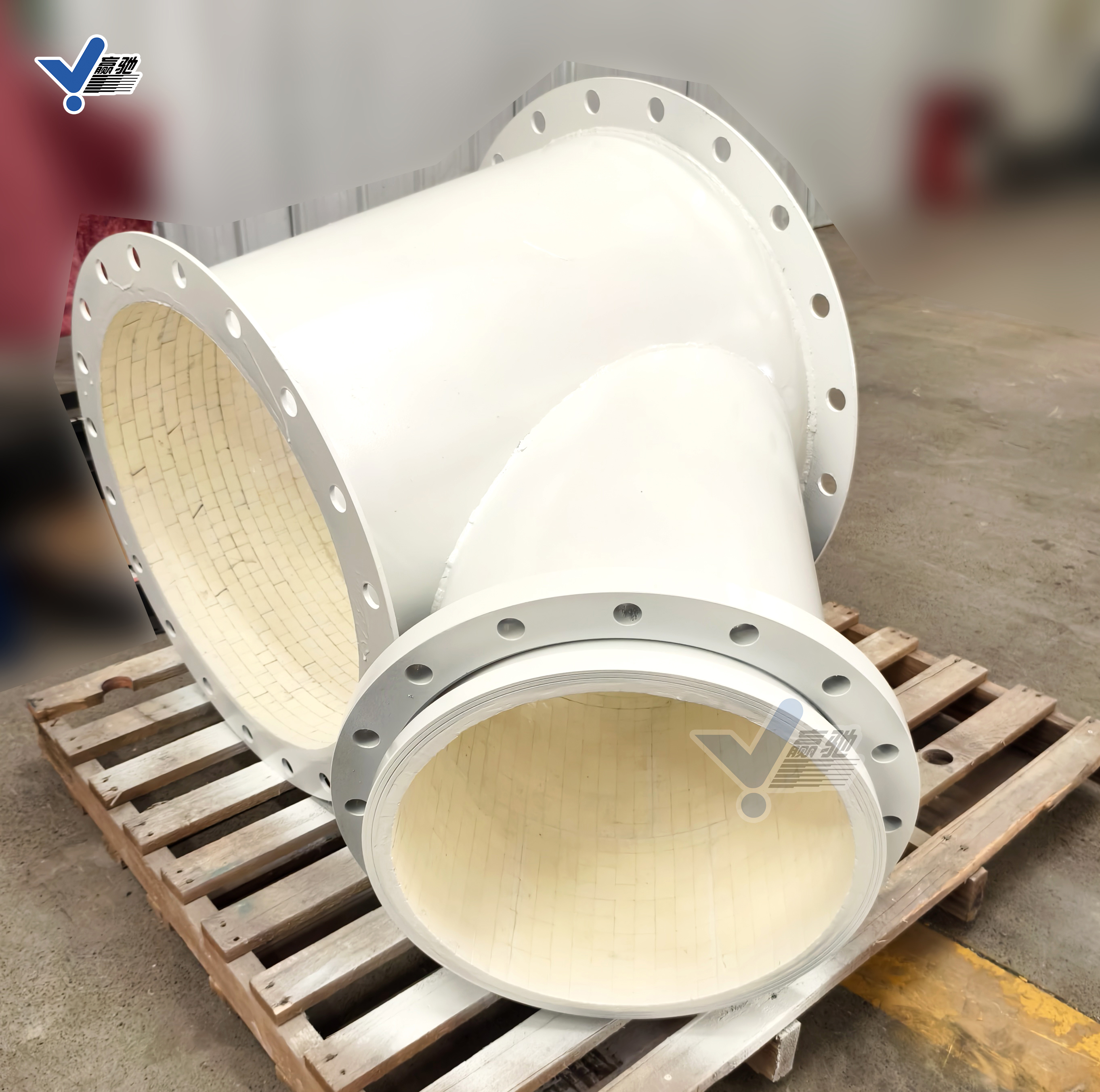

——變徑三通氧化鋁耐磨陶瓷片來件加工服務
我公司專注于為礦山、冶金、化工、電力、市政等行業提供變徑三通（異徑三通）氧化鋁耐磨陶瓷片來件加工服務，針對流體方向突變、流速不均、沖刷嚴重的變徑結構，提供定制化陶瓷內襯解決方案，涵蓋以下來件類型：
標準變徑三通：碳鋼/不銹鋼基體，主管與支管直徑差異顯著（主徑50-2000mm，支徑30-1000mm，變徑比≤3:1）。
舊件修復：磨損嚴重的變徑三通（如大徑端入口沖刷、小徑端出口渦流磨損、變徑過渡區減薄或開裂）。
非標定制：特殊角度（30°~135°）、多支管、高溫/腐蝕性介質工況下的變徑三通陶瓷貼襯。
磨損診斷：測量大徑主管入口、變徑過渡區、小徑支管出口等關鍵部位剩余壁厚，識別高沖刷區域（如流體加速區、渦流區）。
尺寸測繪：精確測量主管/支管直徑、變徑曲線半徑、夾角及法蘭尺寸，建立三維模型用于陶瓷片排布設計。
| 區域 | 陶瓷方案 | 設計依據 |
|---|---|---|
| 大徑主管入口 | 25mm厚氧化鋁陶瓷片（92%~95% Al?O?），矩形或扇形拼接 | 抵抗初始高速顆粒沖擊 |
| 變徑過渡區 | 20mm階梯式陶瓷片 + 仿形曲面設計 | 緩解流速突變，減少渦流沖刷 |
| 小徑支管出口 | 18mm陶瓷片“魚鱗式”錯縫貼襯 | 防止高速流體沿接縫滲入 |
膠粘為主，接縫處加涂耐磨密封膠
表面處理：噴砂除銹（Sa2.5級），確保陶瓷片粘接強度 ≥15MPa。
陶瓷排布：采用CAD排版軟件優化拼接方案，接縫錯開流體方向，接縫寬度 ≤0.8mm。
貼襯：扇形陶瓷“螺旋式”拼接，減少流體擾動。
固化養護：室溫固化24小時或加熱固化（60℃×4h），提升膠層耐溫耐蝕性。
流場模擬測試：CFD模擬流體分布，驗證陶瓷布局合理性（渦流區速度降低≥40%）。
沖刷試驗：模擬工況流速（30-70m/s砂漿），持續10小時無陶瓷脫落。
密封性檢測：1.5倍工作壓力水壓試驗，保壓30分鐘無滲漏。
厚度檢測：超聲波測厚儀驗證陶瓷層均勻性，偏差≤±1mm。
防震包裝：木箱+高密度泡沫固定，陶瓷邊緣加裝PVC護角。
交付文件：
陶瓷片排布圖（含接縫位置）
安裝維護手冊（含拆卸與更換指引）
材質報告（Al?O?含量、密度、硬度）
質保書（正常使用下壽命≥5年）
? 壽命提升6-12倍
案例：某鐵礦尾礦管道變徑三通，原碳鋼件8個月磨穿，陶瓷貼襯后連續運行6年，磨損量<4mm。
? 流場優化設計
通過變徑區陶瓷曲面導流，降低渦流與二次沖刷，系統壓損減少15%-20%。
? 模塊化可維護
局部陶瓷片損壞可單獨更換（單片更換時間≤45分鐘），無需整體拆卸，停機時間減少80%。
? 全溫度/腐蝕工況覆蓋
可選ZTA（氧化鋯增韌氧化鋁）陶瓷，耐-40℃~900℃熱沖擊，耐pH1-14強腐蝕介質。
| 應用部位 | 推薦陶瓷方案 | 典型行業 |
|---|---|---|
| 大徑入口段 | 25mm厚陶瓷片 + 膠粘錨固 | 礦山漿體輸送、煤化工氣力輸送 |
| 變徑過渡區 | 20mm仿形陶瓷片 + 燕尾槽 | 電力除灰、冶金高爐噴煤 |
| 小徑出口段 | 18mm魚鱗式陶瓷貼襯 | 市政污泥管道、化工濃縮液輸送 |
山東贏馳陶瓷材料有限公司，專注于高品質耐磨內襯的加工與定制，確保為您提供優質的耐磨防腐材料及工程服務。我們有專業的施工隊伍，可上門安裝/來件加工，24小時技術服務熱線15589356621（微信同號），歡迎新老客戶咨詢。
為什么選擇我們
1、公司成立11年，施工經驗豐富，能根據客戶實際工況出具方案圖紙，確保陶瓷型號搭配合理；
2、贏馳耐磨陶瓷彎頭管道內襯陶瓷緊密鋪貼，極大程度上減少陶瓷間隙，增加耐磨性；
3、耐磨陶瓷彎頭管道內襯陶瓷錯縫排列，緊密度高，不脫落；
4、贏馳廠家生產氧化鋁耐磨陶瓷、自己鋪貼，質量穩定；
5、耐磨陶瓷管道焊接技術先進，焊縫飽滿，無氣孔，承壓高；
6、選用優質膠水，經第三方檢測：拉伸剪切強度15Mpa；壓剪剪切強度22Mpa。
